產品概述
餐飲廢水高效隔油提升設備，是利歐環境科技有限公司專門針對中國餐飲廢水的水質特性，結合國內外先進的隔油技術，自主研制開發的新一代高效隔油專用設備。它的結構獨特，既能快速的分離餐飲廢水中的油脂和污泥，還能夠實現自動排放油脂和污泥的效果。廢水的理論流速低于相關標準一倍，實現出水水質更優的目的。

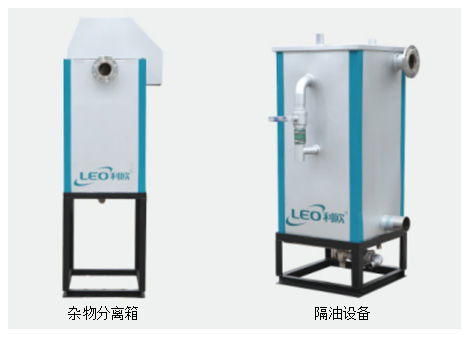

LGY自動隔油設備
型號說明
操作流程
餐飲廢水首先由進水口進入雜物分離區，其中所含的固態食物殘渣被自動隔離排放；雜物分離箱設有自動除渣機，隔離出的固體殘渣被自動輸送到固體垃圾收集桶內，而含油廢水繼續流入到油脂分離箱內，采用靜壓油水分離物理原理并配有氣浮及加熱輔助功能，促使油脂從廢水中分離上浮至排油泵進口，排油泵定時啟動，將浮在水面的有強制排放至集油桶內，整個過程完全自動進行，分離后達標廢水可直接排放到市政污水管道中。
設備特點
-
不銹鋼
材質設備整體材質采用
STS304不銹鋼，耐酸
耐堿耐腐蝕性能強 -
全密封
設計全密封設計，
無異味外泄，
保證良好的空氣質量 -
高效自動
除渣采用專利雜物隔離設
計，使固體廢物從傳
統被動重力分離人工
傾倒升級為高效自動
除渣，無需人為操作； -
高效油水
分離高效油水分離系統促
使油水徹底分離，輔
以曝氣系統和恒溫加
熱裝置，大大提高
油水分離效果； -
自動加熱
保溫具備自動加熱保溫
功能，防止油脂凝
固，影響排油效果； -
自清潔
裝置獨特的自清潔裝置，
保證設備內自動清
潔，確保系統長期穩
定運行； -
物料感應
裝置集油桶、雜物收集桶
均有物料感應裝置，
配主控系統自帶短
信提醒功能。
適用范圍
-
工業食品加工廠
-
各類飯店、酒店
-
食用油煉油廠
-
屠宰場禽類宰殺廠

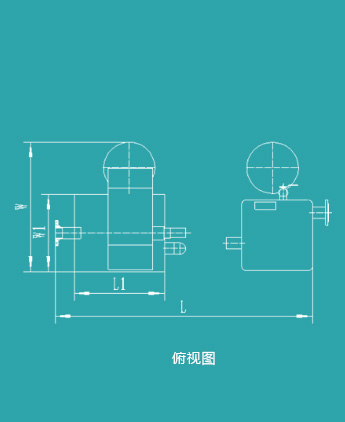

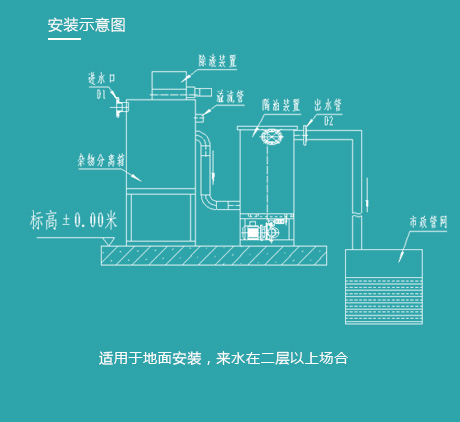

設備安裝圖
設備性能參數表
| 設備型號 | 設備外形尺寸L×W×H(mm) | 額定處理量(m3/h) | 加熱功率(kW) | 自動除渣裝置(kW) | 排油裝置(kW) | 裝機總功率(kW) |
| LGY-10 | 2000×1000×2100 | 10 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-20 | 2300×1100×2100 | 15 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-25 | 2300×1100×2100 | 20 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-30 | 2400×1200×2100 | 25 | 1.5 | 0.12 | 0.37 | 1.99 |
| 設備型號 | 設備外形尺寸L×W×H(mm) | 額定處理量(m3/h) | 加熱功率(kW) | 自動除渣裝置(kW) | 排油裝置(kW) | 裝機總功率(kW) |
| LGY-35 | 2600×1300×2100 | 35 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-40 | 2600×1300×2100 | 40 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-45 | 2700×1400×2100 | 45 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-50 | 2700×1400×2100 | 50 | 1.5 | 0.12 | 0.37 | 1.99 |
| 設備型號 | 設備外形尺寸L×W×H(mm) | 額定處理量(m3/h) | 加熱功率(kW) | 自動除渣裝置(kW) | 排油裝置(kW) | 裝機總功率(kW) |
| LGY-55 | 2800×1500×2100 | 55 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-60 | 2800×1500×2100 | 65 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-70 | 2900×1600×2100 | 75 | 1.5 | 0.12 | 0.37 | 1.99 |
| LGY-80 | 3000×1800×2100 | 85 | 1.5 | 0.12 | 0.37 | 1.99 |
注：流量超出上表時，可定制。
安裝尺寸對照表
| 設備型號 | 安裝所需尺寸 | 進水標高H1（mm） | 出水標高H2（mm） | 進水管徑D1 | 出水管徑D2 | 運行重量（KG） | ||
| L | W | H | ||||||
| LGY-10 | 2900 | 2000 | 2500 | 1650 | 1352 | DN80 | DN80 | 1.3 |
| LGY-20 | 3300 | 2100 | 2500 | 1640 | 1362 | DN80 | DN100 | 1.5 |
| LGY-25 | 3300 | 2100 | 2500 | 1625 | 1378 | DN100 | DN125 | 1.9 |
| LGY-30 | 3400 | 2200 | 2500 | 1625 | 1378 | DN100 | DN125 | 2.4 |
| 設備型號 | 安裝所需尺寸 | 進水標高H1（mm） | 出水標高H2（mm） | 進水管徑D1 | 出水管徑D2 | 運行重量（KG） | ||
| L | W | H | ||||||
| LGY-35 | 3600 | 2300 | 2500 | 1625 | 1378 | DN100 | DN125 | 2.8 |
| LGY-40 | 3600 | 3300 | 2500 | 1610 | 1392 | DN125 | DN150 | 3.2 |
| LGY-45 | 3700 | 3400 | 2500 | 1610 | 1392 | DN125 | DN150 | 3.5 |
| LGY-50 | 3700 | 2400 | 2500 | 1585 | 1418 | DN150 | DN200 | 3.7 |
| 設備型號 | 安裝所需尺寸 | 進水標高H1（mm） | 出水標高H2（mm） | 進水管徑D1 | 出水管徑D2 | 運行重量（KG） | ||
| L | W | H | ||||||
| LGY-55 | 3800 | 2500 | 2500 | 1585 | 1418 | DN150 | DN200 | 4.0 |
| LGY-60 | 3800 | 2500 | 2500 | 1585 | 1418 | DN150 | DN200 | 4.2 |
| LGY-70 | 3900 | 2600 | 2500 | 1585 | 1418 | DN150 | DN200 | 4.5 |
| LGY-80 | 4000 | 2800 | 2500 | 1585 | 1418 | DN150 | DN200 | 4.9 |
注：1、設備地面式安裝，設備安裝平面基礎要求水平（水平度≤5%）；2、設備外形尺寸長度和寬度已包含儲渣桶、油桶等尺寸；3、當設計流量不在上述性能參數表范圍時，公司可進行非標設計。

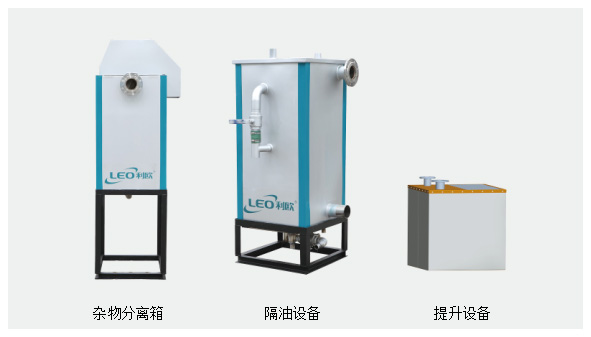

LGT全自動一體化隔油提升設備

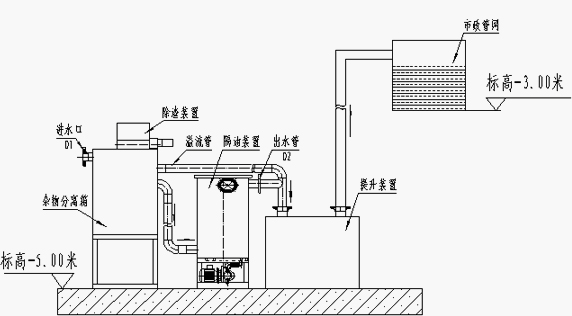

安裝示意圖
操作流程與工作原理
LGT系列全自動一體化隔油提升設備具有雜物分離、靜壓油水分離、排油泵負壓排油和污水提升排放四大功能；餐飲廢水首先由進水口進入雜物分離箱，其中所含的固態食物殘渣會被自動分離，與含油廢水流入隔油設備內，靜壓油水分離物理原理；促使油脂從廢水中分離上浮，通過排油泵負壓將油脂排放到集油桶內；并且設置自動強制抽泥系統，定期對下沉至底部的雜物進行強制清理。整個過程完全實現全自動智能控制，分離后相對潔凈的污水流入提升裝置中暫時存儲，當提升裝置內液位達到設定值時，水泵開啟，將污水自動提升排到市政污水管道中。
產品特點
-
NO.1 雜物分離，避免殘渣積存
-
NO.2 靜壓油水分離隔油，隔油效果顯著
-
NO.3 定時強制排泥，清理底部殘存渣物
-
NO.4 排油泵負壓排油清理，避免人工清掏，杜絕油污凝結
-
NO.5 污水自動提升排放到市政污水管道
-
NO.6 具有操作維護簡便、運行穩定高效
-
NO.7 隔油提升設備模塊化設計，可以根據現場位置靈活調整
-
NO.8 油渣分腔出口集中清理，減輕物業工作強度
-
NO.9 拓展稱重報警，遠程提醒清理，避免人工巡檢
-
NO.10 進水管、出水管、排油管在設備的四個方向任意布置（訂貨時說明），更適應不同場合安裝使用

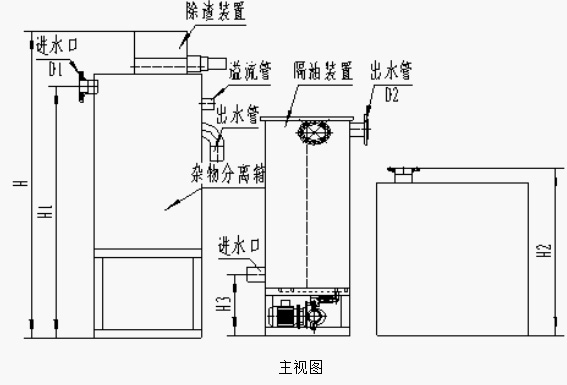

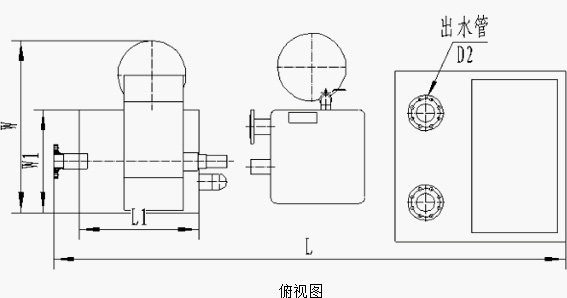

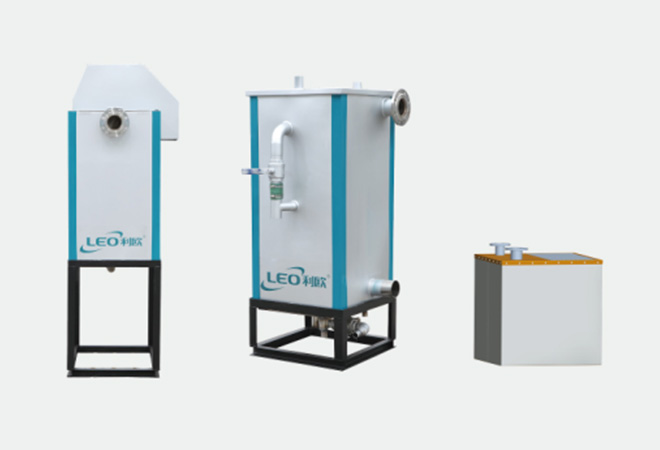

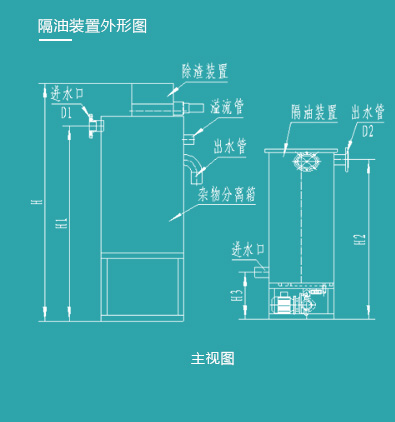

隔油提升裝置外形圖
使用范圍
適用于來水低于基礎±0標高以下場合。
適用于各類地下餐飲廢水隔油處理與提升排放，如位于負一層的單位食堂、酒店餐飲區、地下商場、超市、美食城等餐飲廢水無法自動排放需要動力提升排放的場所。
設備選型
根據處理量等參數及應用場所綜合信息選擇合理適用型號及規格。
LEO隔油產品獨特技術介紹
一、突破性設計-
1、靜壓油水分離技術；進水口在設備下部，便于施工�？捎密浌苓B接，便于根據不同場合靈活布置。
-
2、隔油腔全密閉設計，絕無漫水可能。全自動、免維護運行技術；
-
3、雜物分離、隔油、提升，模塊化組合設計；通用性適配性強縮短維護時間。
LEO隔油產品獨特技術介紹

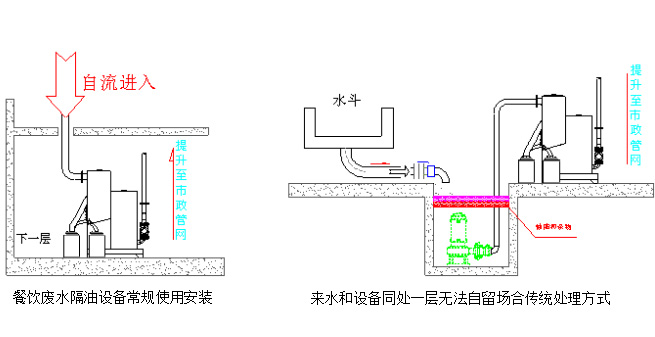

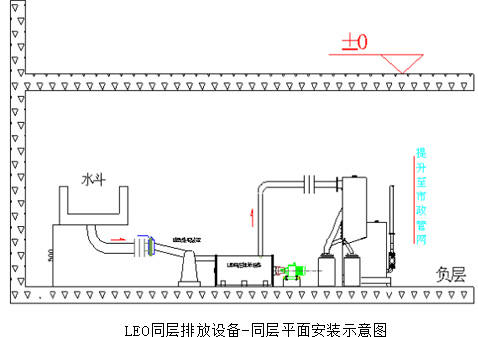

二、無法實現自流的場合
說明：在無法自流場合，傳統方式是做集水坑，水泵提升。但是，潛水泵的結構（進口在下端）決定了抽入隔油器的是水（油浮在上層）。造成集水坑油脂合浮渣集存，影響空氣質量。需要人工清掏。同時，集水坑不會太大，泵啟動頻繁。對于隔油設備而言，瞬間流量過大，沒有停留時間。隔油設備形同虛設。LEO專利產品，很好的解決了這些問題。可以在全密閉狀態下均衡輸送餐飲廢水。保證空氣質量。
LEO隔油產品獨特技術介紹
三、油脂廢渣上排技術1、坑內安裝使用設備時，可以避免維護人員下坑，減少安全隱患。降低工作強度。
2、除渣手自一體：可以在斷電情況下繼續用水。人工排渣，避免漫水。
3、排油手自一體：廢油脂在斷電情況下人工干預，保持設備繼續使用。
4、排泥手自一體：污泥是污染空氣的嗅源，同時，污泥的排放能減少隔油腔內無效容積的占用，有利于保持設備的隔油性能。
設備性能參數表
| 設備型號 | 設備外形尺寸L×W×H(mm) | 額定處理量(m3/h) | 提升泵 | ||
| 揚程可選 | 單泵功率（kW） | 臺數 | |||
| LGT-10 | 2800×1000×2100 | 10 | 10/15/20 | 0.75/1.1/1.5 | 2 |
| LGT-20 | 3100×1100×2100 | 10 | 15/20/25 | 1.5/2.2/3.0 | 2 |
| LGT-25 | 3100×1100×2100 | 25 | 10/15/20 | 1.5/2.2/3.0 | 2 |
| LGT-30 | 3200×1200×2100 | 30 | 15/20/30 | 2.2/3.0/4.0 | 2 |
| 設備型號 | 設備外形尺寸L×W×H(mm) | 額定處理量(m3/h) | 提升泵 | ||
| 揚程可選 | 單泵功率（kW） | 臺數 | |||
| LGT-35 | 3200×1200×2100 | 35 | 10/15/25 | 2.2/3.0/4.0 | 2 |
| LGT-40 | 3400×1300×2100 | 40 | 10/15/25 | 2.2/3.0/4.0 | 2 |
| LGT-45 | 3400×1300×2100 | 45 | 10/15/25 | 2.2/3.0/4.0 | 2 |
| LGT-50 | 3500×1400×2100 | 50 | 10/15/20 | 2.2/3.0/4.0 | 2 |
| 設備型號 | 設備外形尺寸L×W×H(mm) | 額定處理量(m3/h) | 提升泵 | ||
| 揚程可選 | 單泵功率（kW） | 臺數 | |||
| LGT-55 | 3500×1400×2100 | 55 | 10/15/20 | 2.2/4.0/5.5 | 2 |
| LGT-60 | 3800×1500×2100 | 60 | 10/15/20 | 2.2/4.0/5.5 | 2 |
| LGT-70 | 3800×1500×2100 | 70 | 10/15/20 | 2.2/4.0/5.5 | 2 |
| LGT-80 | 3900×1600×2100 | 80 | 10/15/20 | 2.2/4.0/5.5 | 2 |
注：流量超出上表時，可定制。
安裝尺寸對照表
| 設備型號 | 安裝所需尺寸 | 進水標高H1（mm） | 出水標高H2（mm） | 進水管徑D1 | 出水管徑D2 | 設備重量KG | 運行重量T | ||
| L | W | H | |||||||
| LGT-10 | 4000 | 2000 | 2500 | 1650 | 1100 | DN80 | DN80 | 500 | 1.5 |
| LGT-20 | 4000 | 2000 | 2500 | 1640 | 1100 | DN80 | DN100 | 580 | 2.1 |
| LGT-25 | 4000 | 2000 | 2500 | 1625 | 1100 | DN100 | DN125 | 620 | 2.3 |
| LGT-30 | 4200 | 2200 | 2500 | 1625 | 1100 | DN100 | DN125 | 690 | 2.9 |
| 設備型號 | 安裝所需尺寸 | 進水標高H1（mm） | 出水標高H2（mm） | 進水管徑D1 | 出水管徑D2 | 設備重量KG | 運行重量T | ||
| L | W | H | |||||||
| LGT-35 | 4200 | 2200 | 2500 | 1625 | 1100 | DN100 | DN125 | 750 | 3.5 |
| LGT-40 | 4400 | 2300 | 2500 | 1610 | 1100 | DN125 | DN150 | 890 | 4.2 |
| LGT-45 | 4400 | 2300 | 2500 | 1610 | 1100 | DN125 | DN150 | 960 | 4.9 |
| LGT-50 | 4500 | 2400 | 2500 | 1585 | 1100 | DN150 | DN200 | 1030 | 5.4 |
| 設備型號 | 安裝所需尺寸 | 進水標高H1（mm） | 出水標高H2（mm） | 進水管徑D1 | 出水管徑D2 | 設備重量KG | 運行重量T | ||
| L | W | H | |||||||
| LGT-55 | 4800 | 2500 | 2600 | 1585 | 1100 | DN150 | DN200 | 1100 | 6.1 |
| LGT-60 | 4800 | 2500 | 2600 | 1585 | 1100 | DN150 | DN200 | 1180 | 7.1 |
| LGT-70 | 4900 | 2900 | 2600 | 1585 | 1100 | DN150 | DN200 | 1250 | 8.1 |
| LGT-80 | 4900 | 2900 | 2600 | 1585 | 1100 | DN150 | DN200 | 1320 | 9.1 |
注：1、設備地面式安裝，設備安裝平面基礎要求水平（水平度≤5%）；2、設備外形尺寸長度和寬度已包含儲渣桶、油桶等尺寸；3、當設計流量不在上述性能參數表范圍時，公司可進行非標設計。

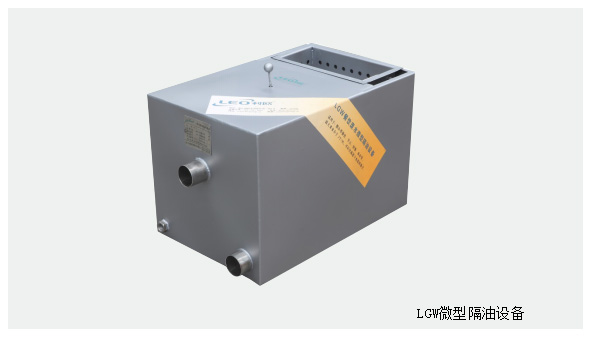

LGW微型隔油設備
產品特點
1、滿足基本功能需求，經濟實用；
2、在廚房水斗下安裝使用；
3、選配功能：提升（或自流）；自動（或手動）出油出渣；
4、容積箱外形尺寸按照工況最大流量計算定制；
5、出水質量達到國家三級排放標準；
6、外形尺寸：（長×寬×高）800×430×500mm（可按場地面積定制）
設備選型范圍
處理能力：1.0m3/h~3.0m3/h；
提升揚程：5~25m。
